Jak pracuje mechanický hodinový stroj a co obnáší jeho poctivá údržba
Grarvago je nezávislý redakční projekt o hodinářské dílně. Sledujeme cestu energie od pružiny až k setrvačce, popisujeme rozebrání a čištění kalibru, místa mazání, seřizování chodu i drobné úkony na pouzdru — sklíčko, těsnění, kontrolu odolnosti proti vlhkosti.
01 Zdroj energie
Pružinový bubínek: kde se v hodinkách bere síla
Celý mechanismus stojí a padá s jedním svinutým pásem oceli. Hlavní pružina je uložená v bubínku, jejím vnitřním koncem je zavěšená na hřídeli a vnějším koncem se opírá o stěnu bubínku. Natažením se pružina svine k hřídeli a začne se pomalu rozvíjet; přitom otáčí ozubením na obvodu bubínku, které je prvním článkem převodu.
Pro chod hodinek je podstatné, že síla pružiny není konstantní. Krátce po natažení je znatelně vyšší než v posledních hodinách rezervy chodu, a právě proto se výsledný chod v průběhu dne mění. Kvalitně provedený bubínek s dobře odmaštěnou a rovnoměrně namazanou stěnou tento rozdíl zmenšuje; zatvrdlé mazivo nebo pružina, která se lepí ke stěně, ho naopak zvětšují.
U automatických strojků se k tomu přidává kluzná pružina. Ta dovolí, aby se vnější závěs pružiny při plném natažení protočil, a chrání mechanismus před přetažením. Její chování závisí na mazivu určeném přímo pro tento účel — běžný olej na ložiska tu neposlouží, protože kluzný moment vyjde buď příliš nízký, nebo naopak tak vysoký, že se hodinky nedotáhnou.
Na co se dívat při kontrole bubínku
- Vůle hřídele v ložiskách víka a dna — patrná jako drobné naklánění při zkušebním otáčení.
- Stav zubů na obvodu: otlaky, ohnuté nebo odlomené zuby znamenají výměnu, nikoli opravu.
- Tvar pružiny po vyjmutí. Zdravá pružina se rozvine do volné spirály s pravidelnými závity.
- Rovnoměrnost vrstvy maziva na stěně bubínku a čistota styčné plochy víka.
02 Převod
Kolová soustava: dělení otáček od bubínku k sekundovce
Mezi bubínkem a krokem stojí řada kol s pastorky, která mění pomalé a silné otáčení pružiny na rychlé a slabé otáčení posledního kola. Poměr zubů je zvolený tak, aby velké kolo obíhalo v souladu s hodinovou stupnicí, střední kolo jednou za hodinu a sekundové kolo jednou za minutu.
Přenos je tichý jen tehdy, když se zuby dotýkají pastorků na správném místě boku. Špatná hloubka záběru se pozná už při ručním protočení: kolo se buď zadrhává, nebo naopak proskakuje. Na měřidle se totéž projeví nepravidelnou amplitudou a rozházeným obrazem taktů.
Samostatnou kapitolou je ukazovací ústrojí pod ciferníkem. Minutové kolo, převodové kolo a hodinové kolo pracují s podstatně menší silou, ale právě zde se často objevuje odpor po neopatrném nasazení ručiček nebo po zatlačení hřídelky do lůžka mimo osu.
Při zpětné montáži platí jednoduché pravidlo: každé kolo musí mít po usazení mostu volný, slyšitelně dlouhý doběh. Pokud se soukolí po roztočení zastaví takřka okamžitě, nemá smysl pokračovat dál — chyba je v uložení, ne v kroku.
03 Srdce stroje
Krok a setrvačka: proč hodinky tikají pravidelně
Krokové ústrojí je jediné místo, kde se plynulé otáčení soukolí mění na přerušovaný pohyb. Kotva se svými dvěma paletami střídavě zadržuje a uvolňuje krokové kolo, a při každém uvolnění předá setrvačce krátký impuls. Setrvačka se pak vrací zpět vlastní silou vlásku.
Vlásek určuje frekvenci. Jeho účinná délka, tvar poslední spirály a přesné vycentrování rozhodují o tom, zda setrvačka kmitá souměrně na obě strany. Když je vlásek jen mírně zdeformovaný nebo se dotýká patky, hodinky mohou jít zdánlivě dobře vleže a výrazně jinak nastojato.
Amplituda — tedy úhel, o který se setrvačka vychýlí — je nejcitlivější ukazatel stavu strojku. Dlouhodobě nízká amplituda ukazuje na zaschlé mazivo, znečištěné ložisko nebo příliš slabou hlavní pružinu. Vysoká amplituda přes bezpečnou mez zase vede k přeskočení palety přes bezpečnostní kolík a k typickému nepravidelnému chodu.
Tři veličiny, které se čtou společně
- Denní odchylka — o kolik sekund se hodinky za den odchýlí; sama o sobě neříká nic o příčině.
- Amplituda — vypovídá o energii, která se skutečně dostane až k setrvačce.
- Souměrnost taktu — rozdíl mezi oběma půlkmity; ukazuje na nastavení kotvy a vlásku.
04 Rozebrání a čištění
Demontáž kalibru a čištění, které nezanechá stopy
Rozebrání začíná uvolněním napětí pružiny. Teprve poté přichází na řadu setrvačka, kotva a mosty. Každý díl má své místo v přihrádkové misce — pořadí, ve kterém byl vyjmut, je zároveň návodem ke zpětné montáži. Šrouby se od sebe liší délkou i tvarem hlavy častěji, než by se na první pohled zdálo, a záměna se pozná až tehdy, když se most nedosedne rovnoměrně.
Vlastní čištění probíhá v lázni, obvykle ultrazvukové, ve dvou fázích: mycí roztok odstraní staré mazivo a nečistoty, oplachová lázeň pak zbytky roztoku. Po vyjmutí musí díly rychle a beze zbytku vyschnout, aby se na leštěných plochách neusadily skvrny. Součásti s vloženými kameny a s tenkými ozubeními snesou jen krátký cyklus.
Dva díly se do lázně nedávají bez rozmyslu. Setrvačka s vláskem se čistí opatrně a odděleně, protože rozkmitání v ultrazvuku vlásku neprospívá. Bubínek se rozebírá a čistí samostatně, jinak se do něj vrátí zbytky staré mazací vrstvy.
Postup, který se vyplatí dodržet
- Vybít pružinu a odpojit ukazovací ústrojí pod ciferníkem.
- Vyjmout setrvačku a kotvu jako první, aby se soukolí nemohlo roztočit naprázdno.
- Rozdělit díly podle materiálu a citlivosti do samostatných košíčků.
- Zkontrolovat každý čep pod lupou ještě před mytím — poškození se v čistém stavu snadno přehlédne.
- Po vysušení díly už neuchopovat prsty, jen pinzetou nebo přes papír.
05 Mazání
Kam přijde olej a kam rozhodně ne
Mazání je v hodinářství spíš otázka dávkování a výběru než množství. Různá místa strojku pracují s odlišným tlakem a rychlostí, a proto se používá několik druhů maziv: řidší olej pro rychle běžící ložiska setrvačky, hustší pro pomalá kola s vyšším zatížením, tuk pro natahovací ústrojí a zvláštní přípravek pro paletové kameny.
Kapka se dávkuje olejníkem a měří se okem pod lupou. Ve správném množství zaplní kámen tak, že olej drží uvnitř olejové jamky a nepřetéká přes okraj. Přebytek se rozteče po mostě, přitáhne prach a během několika měsíců vytvoří viditelný tmavý kroužek okolo ložiska.
Existují také místa, kde olej škodí. Zuby kol a pastorky se v běžném kalibru nemažou vůbec — mazivo mezi nimi jen zachytí částice a chová se jako brusná pasta. Stejně tak vlásek, kotevní vidlička v místě styku s kolíkem setrvačky a čelo krokového kola zůstávají suché.
- Ložiska setrvačky a kamenná ložiska rychlých kol — nejmenší dávka, řidší olej.
- Ložiska pomalých kol a bubínkové hřídele — hustší olej v mírně větším množství.
- Paletové kameny — nanáší se na plochu impulsu, nikoli na osu kotvy.
- Korunka, kolo natahovací a sklopná páka — tuk odolný vytlačení.
- Ozubení, vlásek a čepy setrvačky nad kamenem — bez maziva.
06 Seřizování
Regulace chodu a polohové odchylky
Seřizování se dělá až po vyčištění a namazání, nikdy před ním. Hrubá regulace se provádí posunem raménka regulátoru, které mění účinnou délku vlásku; u strojků s volnou setrvačkou se místo toho pracuje se šrouby nebo závažíčky na obvodu setrvačky. Jemné dorovnání se pak měří na několika běhutých cyklech, ne na jediném odečtu.
Souměrnost taktu se řídí natočením vlásku v kolíku nebo posunem podložky. Cílem je stav, kdy oba půlkmity trvají stejně dlouho; teprve pak má smysl řešit denní odchylku.
Polohové odchylky vznikají tím, že se v různých polohách mění tření v ložiskách setrvačky a vliv gravitace na vlásek. Měření se proto provádí ve více polohách a hodnotí se rozdíl mezi nimi. Menší rozptyl mezi polohami je zpravidla důležitější než dokonalá hodnota v jedné z nich, protože hodinky se během dne v poloze mění.
Obvyklý sled měření
- Ciferníkem nahoru — základní hodnota po servisu.
- Ciferníkem dolů — rozdíl ukazuje na stav horního a spodního ložiska.
- Korunkou dolů, korunkou doleva, korunkou nahoru — svislé polohy zatěžují vlásek jinak.
- Opakované měření po čtyřiadvaceti hodinách při klesající rezervě chodu.
Hodnoty naměřené na strojku bezprostředně po montáži se běžně o něco liší od stavu po několika dnech chodu; ustálení maziva je součástí procesu.
07 Pracoviště
Lupa, pinzeta a boj s prachem

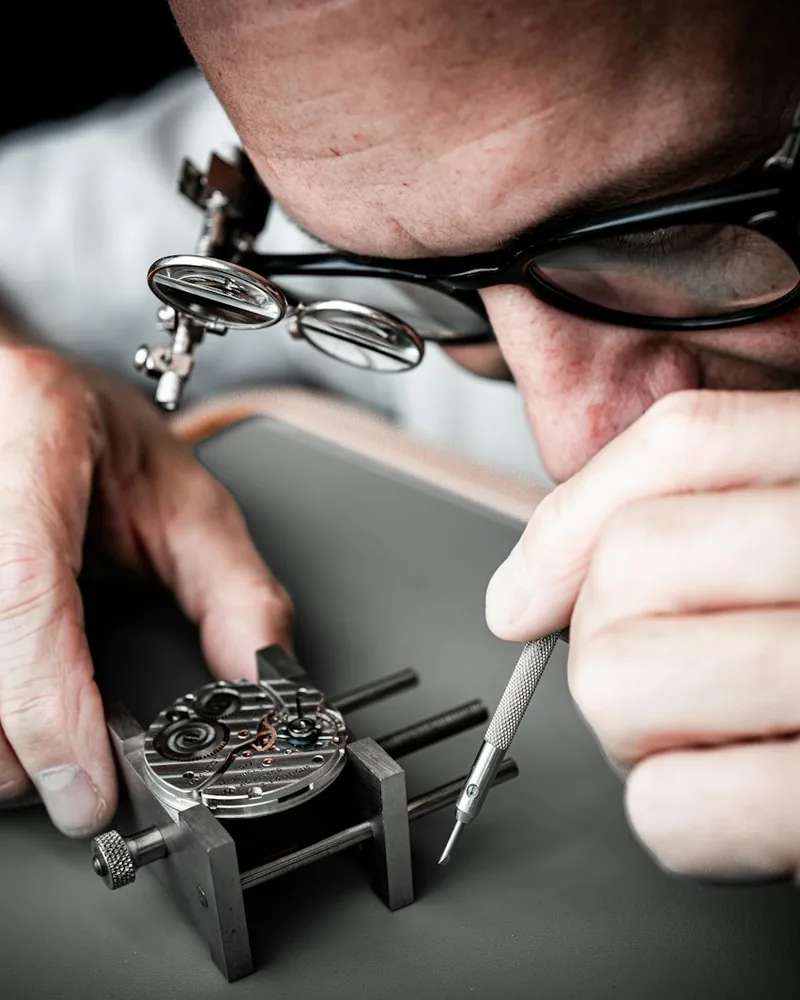

Práce s díly o rozměru několika desetin milimetru začíná u světla a u polohy těla. Lupa se volí podle úkolu: slabší zvětšení pro montáž mostů a širší přehled, silnější pro paletové kameny a konce vlásku. Delší práce v silné lupě unavuje oko rychleji, než se čeká, a únava se projeví právě chvěním ruky.
Pinzeta musí být před použitím upravená. Hroty se přebrousí do jemné špičky, doladí tak, aby se dotýkaly po celé délce, a odmastí. Pružnost je stejně důležitá jako tvar — příliš tvrdá pinzeta vystřelí drobný díl přes celý stůl, příliš měkká neudrží šroub.
Prach je v hodinářské dílně trvalý protivník. Nejde ho odstranit, jde ho jen omezit a rozumně zvládat.
- Světlá, hladká deska stolu, na které je vidět i odletěná pružina.
- Zvýšené okraje nebo pracovní podložka, aby se díly nekutálely na podlahu.
- Otevřený strojek zakrytý poklopem vždy, když se od stolu odchází.
- Žádné papírové utěrky a bavlněné hadříky nad rozebraným kalibrem.
- Krátký úklid před každou montáží, nikoli po ní.
08 Pouzdro
Sklíčko, těsnění a kontrola odolnosti proti vlhkosti
Pouzdro chrání strojek stejně jako jeho vlastní konstrukce. Sklíčko se podle typu buď vtlačuje pod tlakem, nasazuje s napínacím kroužkem, nebo lepí. Před výměnou se měří průměr i výška okraje; rozdíl desetiny milimetru rozhodne o tom, zda sklíčko drží, nebo zda po prvním nárazu povolí.
Těsnicí kroužky stárnou i tehdy, když se hodinky nenosí. Guma tvrdne, ztrácí průřez a přestává dosedat. Při každém otevření pouzdra se proto těsnění prohlédne, očistí a znovu lehce namaže silikonovým mazivem určeným pro tento účel. Zploštělý nebo popraskaný kroužek se nahrazuje, nikoli dotahuje šrouby zadního víka.
Zkouška odolnosti proti vlhkosti se provádí na uzavřeném pouzdru, nejlépe bez strojku. Suchý test sleduje deformaci pouzdra při změně tlaku a odhalí netěsnost dřív, než se dovnitř dostane voda. Vlhký test se používá jako doplněk a hodnotí se únik bublin.
Body, na kterých netěsnost nejčastěji vzniká
- Průchod korunky a hřídelky — nejvíce namáhané místo celého pouzdra.
- Dosedací plocha zadního víka, zejména po opakovaném otevírání.
- Okraj sklíčka po nárazu, i když je sklo samo nepoškozené.
- Tlačítka a jejich vnitřní kroužky u strojků s dalšími funkcemi.
09 Vybavení
Nástroje hodináře a jejich údržba

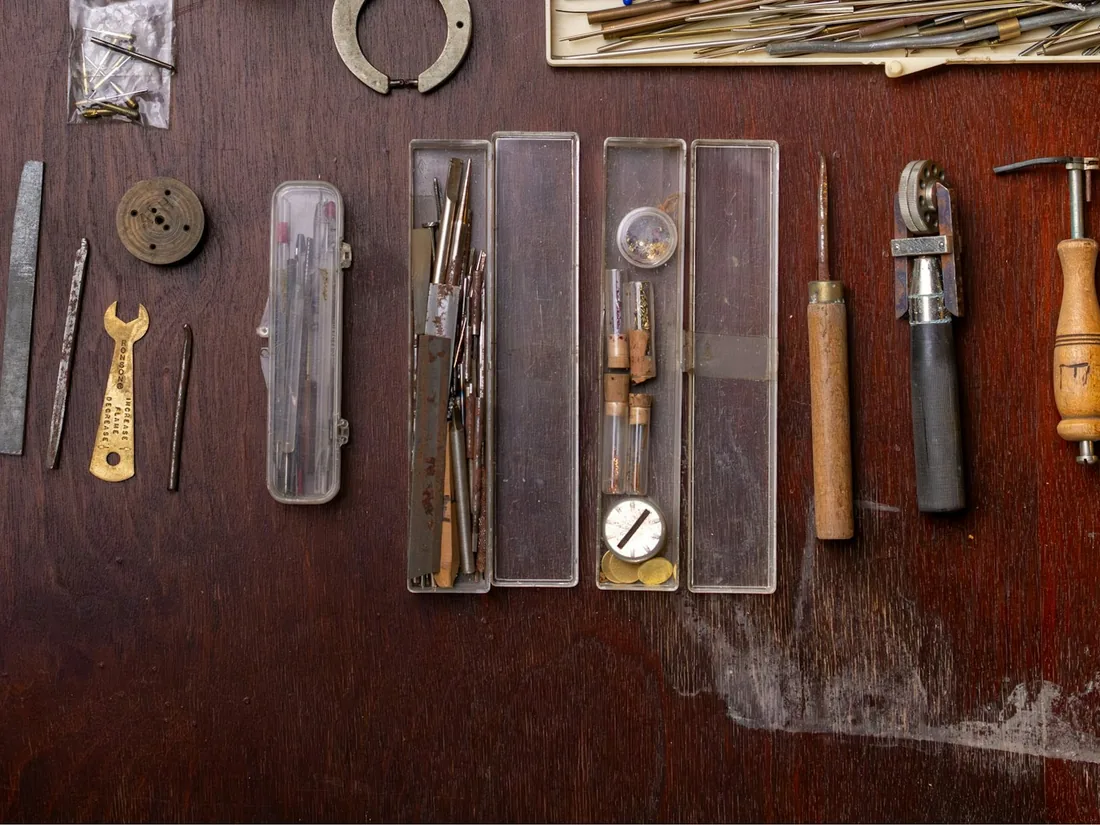

Základní vybavení dílny je menší, než se obvykle předpokládá, ale klade vysoké nároky na stav. Tupý šroubovák poškodí drážku hlavy dřív, než se šroub pohne, a poškozený šroub se v drobném kalibru shání hůř než celý most.
- Sada šroubováků s vyměnitelnými břity a přípravek na jejich přebroušení.
- Pinzety různé tvrdosti; alespoň jedna vyhrazená jen pro vlásek.
- Držák strojku, který drží pevně a přitom netlačí na okraj základní desky.
- Olejníky s odstupňovanými hroty a stojánek s uzavíratelnými miskami.
- Nástroj na sundávání ručiček s ochrannou fólií pod patkami.
- Lisík na sklíčka a zadní víka s výměnnými razníky.
- Měřidlo chodu pro odečet odchylky, amplitudy a souměrnosti taktu.
Nástroje se udržují stejně pravidelně jako strojky. Břity se kontrolují proti světlu, hroty pinzet se dolaďují při každém nechtěném dotyku s tvrdou plochou a razníky se čistí, aby se na leštěném víku neotiskla usazená nečistota.
10 Obsah projektu
Jaké materiály na Grarvago vycházejí
Grarvago publikuje výhradně texty o hodinářské dílně a o práci s mechanickým strojkem. Materiály jsou psané tak, aby se daly číst průběžně i používat jako přehled při konkrétním úkonu.
- Stavba strojku — pružinový bubínek, kolová soustava, krok, setrvačka a vlásek.
- Servisní postupy — demontáž kalibru, čištění, sušení a zpětná montáž.
- Mazání — přehled mazacích bodů, druhů maziv a míst, která zůstávají suchá.
- Měření a seřizování — čtení denní odchylky, amplitudy a souměrnosti taktu, práce s polohovými odchylkami.
- Pouzdro — sklíčka, těsnění, kontrola odolnosti proti vlhkosti.
- Dílna a nástroje — uspořádání pracoviště, práce s lupou a pinzetou, údržba vybavení.
Texty mají informační a redakční povahu. Popisují obecné postupy a zásady; konkrétní kalibr, jeho výrobní tolerance a doporučená maziva se mohou lišit, a proto je vždy rozhodující dokumentace k danému strojku.
